IC-CAP 2009 Update 1 ——产品版本
Highlights
- B1505A 功率器件分析仪的驱动程序――IC-CAP 现在支持 B1505A 功率器件分析仪/曲线追踪仪。Keysight B1505A 是一个综合测量解决方案，能够满足最苛刻的功率器件测量要求。它可以精确地测量和表征高达 3000 V、20 A 的功率器件，并测量 3000 V 直流偏置时的电容。
- Keysight 85194Q HiSIM_HV 提取套件现在支持 HiSIM_HV 版本 1.1.1
- Keysight 85194K BSIM4 CMOS 提取套件现在支持 BSIM4 版本 4.6.2
- Keysight 85194P PSP 提取套件现在支持 PSP 版本 103.0
- 增强的 MOS 套件提取流程定制功能――提供一个广泛而灵活的新用户工具，它不仅能够定制用户所选参数的调试和优化过程，还提供了完全由用户定义的提取计算方法和 PEL 程序
- ADS 中的 HSPICE 兼容模式仿真功能――可通过 ADS 进行 HSPICE 电路仿真
- 新的 PEL 函数 whoami() 和 whois ()――强大的新 PEL 函数可提升编程效率和范围
Description
集成电路表征和分析程序（IC-CAP）是进行直流和高频测量，以及半导体器件建模的工业标准平台。IC-CAP 2009 Update 1 推出一些新版本的 MOS 提取套件，以及其他许多增强功能和新特性，不断提供创新的建模解决方案。新版本包括 HiSIM_HV 1.1.1、BSIM 4.6.2 和 PSP 103.0。IC-CAP 2008 业已实现在 Spectre 兼容模式下运行 ADS 仿真，提升了模型生成与程序库维护效率，而 IC-CAP 2009 Update 1 现在可支持在 HSPICE 兼容模式下运行 ADS 仿真。新型 B1505A 功率器件分析仪和曲线追踪仪增加了一个驱动程序，因此能够测量新的大功率器件和器件技术（包括脉冲测量）。最新 Status Window 程序控制按钮通过控制测量和执行程序能够实现更灵活的控制。
总之，IC-CAP 2009 Update 1 根据客户、CAD 小组和是德现场与营销工程师提出的建议，执行了 60 多项功能改进、更新和错误修正。
MOS 版本提取套件更新
型号参考网站：

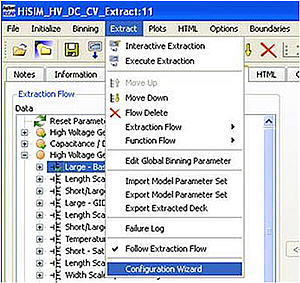

此外，MOS 套件目前拥有非常强大的“配置向导”（Configuration Wizard）特性，可提供完全交互的选项，以便定制模型提取方案。该特性不仅支持完全定制的优化和调谐步骤，还允许自由地使用用户定义的提取算法和 PEL 程序。现在，您可以轻松地定义和集成定制的提取方案，并且随心所欲地定义和使用不同的定制模型提取程序。
通过 ADS 中的 HSPICE 兼容模式进行仿真
HSPICE 保留了器件建模工程师、制造商和 PDK 开发工程师常用的一个主要仿真器。该模式中 ADS 的链接已在 usersimulators 文件中进行了预配置，因此用户只需将其模型变量中的仿真器（SIMULATOR）变量设置为 hspicemodeads。现在，用户可以对电路（Circuit）进行分析和规则检查，就如同将电路发送至 hspice 仿真器中一样。HSPICE 兼容性模式支持：
- 大部分元件和型号
- 通用语法结构（.subckt、.include、.lib、.param）
- 选定的选件

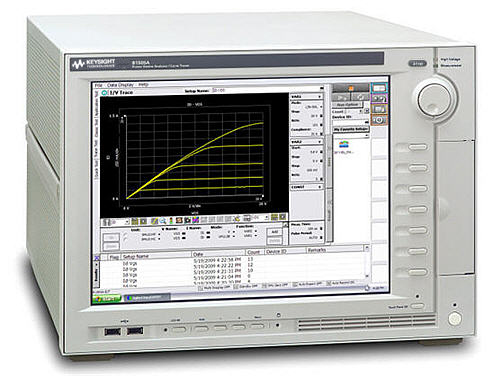

B1505A 功率器件分析仪/曲线追踪仪
大功率和脉冲测量是建模工程师所面临的极具挑战性的领域。IC-CAP 2009 Update 1 包含一个 Keysight B1505 功率器件分析仪和曲线追踪仪的驱动程序，具有出色的精度和分辨率，因此能够执行此类测量。它支持的 SMU 包括 B1510A HPSMU（200V/1A）、B1512A HCSMU（20A/20V 脉冲，1A/40V 直流）、B1513A HVSMU（1500V/8mA；3000V/4m，脉冲和直流）和 B1520A MFCMU 1kHz-5MHz，高达 3000V 直流。
B1505A 可用于在脉冲模式下测量器件，并能与 HiSIM_HV 及其他提取套件完全兼容。
如欲了解更多信息，请参见 B1505A 功率器件分析仪/曲线追踪仪
Status Window PEL 控制按钮
IC-CAP 2009 Update 1 允许在 IC-CAP Status Window 中增添定制按钮，以便与 PEL 程序进行交互（比如自动测量或提取）。用户现在可以轻松地定义按钮，暂停自动程序，以便检查数据有效性，然后重新开始测试或从容地退出提取程序。事实上，任何 PEL 程序都能与最新定制的按钮特性结合使用，并且不限制应用软件的类型。
增添按钮的数量不受限制，并且可以完全定制位图和按钮名称。
请访问 IC-CAP 2009 Update 1 的新特性，获得关于新特性的更多信息和实例。
寻找其他版本？查看其他 IC-CAP 产品版本
