自动切换系统用于测试无源器件的 PIM 和 S 参数

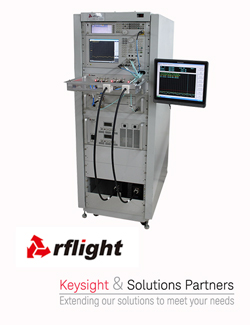

全面测试无源器件要求测量互调失真，并进行全面的 S 参数表征。通常，这需要重复连接和断开设备并运行单独的测试例程，有时连接和断开过程比测试例程本身更耗时。Rflight 以其原来构建的 PIM 测试解决方案为基础，提供了一个 S 参数和 PIM 综合测试系统。

  • 可用于以下频段：DD800、CDMA800、EGSM900、DCS1800、PCS1900、WCDMA2100、LTE2600 等
  • IMD3、5、7、9、11 互调失真测试，IMD3 精度优于 -165dBc，达到了对双端口基站天线的要求
  • 测试端口额定功率：双通道连续波信号，最小 +33dBm 至最大 +43dBm
  • 灵活的配置，通过射频开关矩阵控制器进行多频段自动测试
  • 通过射频开关矩阵自动测试 S 参数
  • 通过软件进行定期校准，以确保高测试精度
  • 有效热辐射，高可靠性
  • 生成打印版的测试报告
  • 使用 Keysight E5072A VNA、功率计和信号源
