Genesys WhatIF

Genesys WhatIF 是一种频率规划工具，可帮助射频系统设计师选择中频（IF），从而利用最少的滤波和设计裕量使系统性能达到最高。它采用业界独特的交互式图形化方法，使原本需要数周时间的分析工作在半天内即可完成。它可以处理调谐带宽、杂散、互调及多频段前端架构，使射频系统设计师能从优化的频率规划着手，而且能专注于改进系统性能的其他方面。

了解 WhatIF

在进行中频挑选的过程中，常常遇到的问题是频率转换会产生数量庞大的混频产物，必须同时考虑它们的幅度和频率以避免谐波和杂散。使用下列公式似乎可以方便地计算杂散频率：

FIF = ¦m x FRF ± n x FLO ¦ 或 FRF = ¦m x FIF ± n x FLO ¦

其中：

  • m = 0, 1, 2, … （可高达 20 或更高）
  • n = 0, 1, 2, … （可高达 20 或更高）
  • FIF = 中频频率
  • FRF = 射频电路板的任意频率
  • FLO = LO 频段的任意频率

但是，由于需要分析的排序数量极度庞大，而且必须计算幅度以查看杂散是否会对系统操作造成实际影响，进行实际分析的难度极大。截至目前，人们一直在尝试使用定制的电子数据表格或名为“杂散图”的复杂列线图来进行幅度计算。由于数据量庞大，分析无法覆盖所有组合。因此，当工程师找到一个“足够接近”的解决方案时，分析就停止了。

Genesys WhatIF

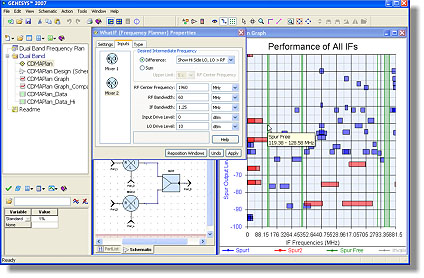

Genesys WhatIF 用户界面

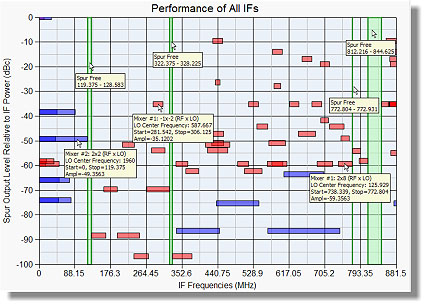

Genesys WhatIF 改变了这一切。利用尖端的频率合成技术，基于设计中所用混频器的特征、无线电系统的射频频率和带宽以及所需的 IF 带宽，WhatIF 可分析给定频率范围内的所有杂散。结果会在一个简单易懂的图表中显示，并标示出符合系统要求的“无杂散”区域。例如，图中会以垂直绿色条形图清晰地表示出无杂散区域。请注意，图中显示了每个杂散区域的范围及幅度。将鼠标光标悬浮于条形图上可以确认每个杂散的源。

产品特性

  • 易于设定。只需输入混频器特性、射频频率与带宽、所需中频 带宽。
  • 分析频率范围内的所有杂散
  • 在清晰易读的图表中显示无杂散区域
  • 将分析时间由几周缩短到几小时

常见问题解答

WhatIF 可否在非线性模式下预测杂散?

WhatIF 杂散幅度预测以 Bert Henderson 在Watkins-Johnson[1] 的工作为基础。对杂散幅度进行精确预测十分困难，因为这需要所仿真混频器的精确模型。在 WhatIF 中放入双平衡混频器幅度预测的目的在于为设计人员提供粗略的幅度预估，无需耗费精力进行混频器表征。此外，由于设计目标在于实现“无杂散”，转换过程的带宽和频率十分重要。在这种情况下，幅度的相关性较低。但是，如您所知，“无杂散”覆盖整个幅度动态范围，例如无杂散至 100 dBc 或 150 dBc，等等。相对于杂散幅度预测功能，WhatIF 主要作为为设计人员提供帮助的工具使用，可以帮助设计人员了解给定转换过程所有和每个潜在中频的性能，包括高本振与低本振结构之间的平衡。

是否可以在 WhatIF 中插入杂散表？

是的，WhatIF 支持带杂散表格的混频器（2006.04 及更高版本）。WhatIF 中包含“浏览”键，可以在部件选择器中搜索带有对应杂散表格的混频器部件。

WhatIF 可预测并联混频器的杂散，那么串联混频器呢？

WhatIF 并不是专为级联串联混频器设计的。一般来说，级联中的其他混频器为固定射频输入、固定 LO 和固定射频输出。

Spectrasys 是一款杰出的诊断工具，应用了名为 SPARCA（频谱传播与根本原因分析）的新型模拟技术，可帮助了解级联情况下的杂散混频器产品。正如您所想，“频率规划”通常是设计流程中的第一个设计步骤。WhatIF 是一款用来帮助设计人员挑选最佳频率计划的工具。一旦选定有源混频器阶段的频率计划，可使用 Spectrasys 来完成整个频率计划和射频体系结构。然后可结合使用 Genesys 与其他合成产品，完成整个设计。

如何获得 Genesys WhatIF ？

Genesys WhatIF 及其功能强大的系统架构工具 Spectrasys可通过 3 种 包括系统构建模块的 Genesys 套装产品获得。

返回到 Genesys 产品结构和选件概要

参考文献

1. Henderson, Bert C. "Predicting Intermodulation Suppression in Double-Balanced Mixers", The Communications Edge™
