特点

应用

  • 利用外部计算机控制 PXIe 机箱的应用

功能

  • 插入到 PXIe 机箱系统插槽中使用的单插槽 3U 模块
  • 到 PXIe 背板的四链路（4x4）或双链路（x8、x16）连接
  • 标配 x8 PCIe 连接器，适合与标配 PCIe 电缆配合使用

性能特征

  • 高性能 Gen 3 PCIe 电缆链路
  • 大数据带宽（最大 8 GB/s）

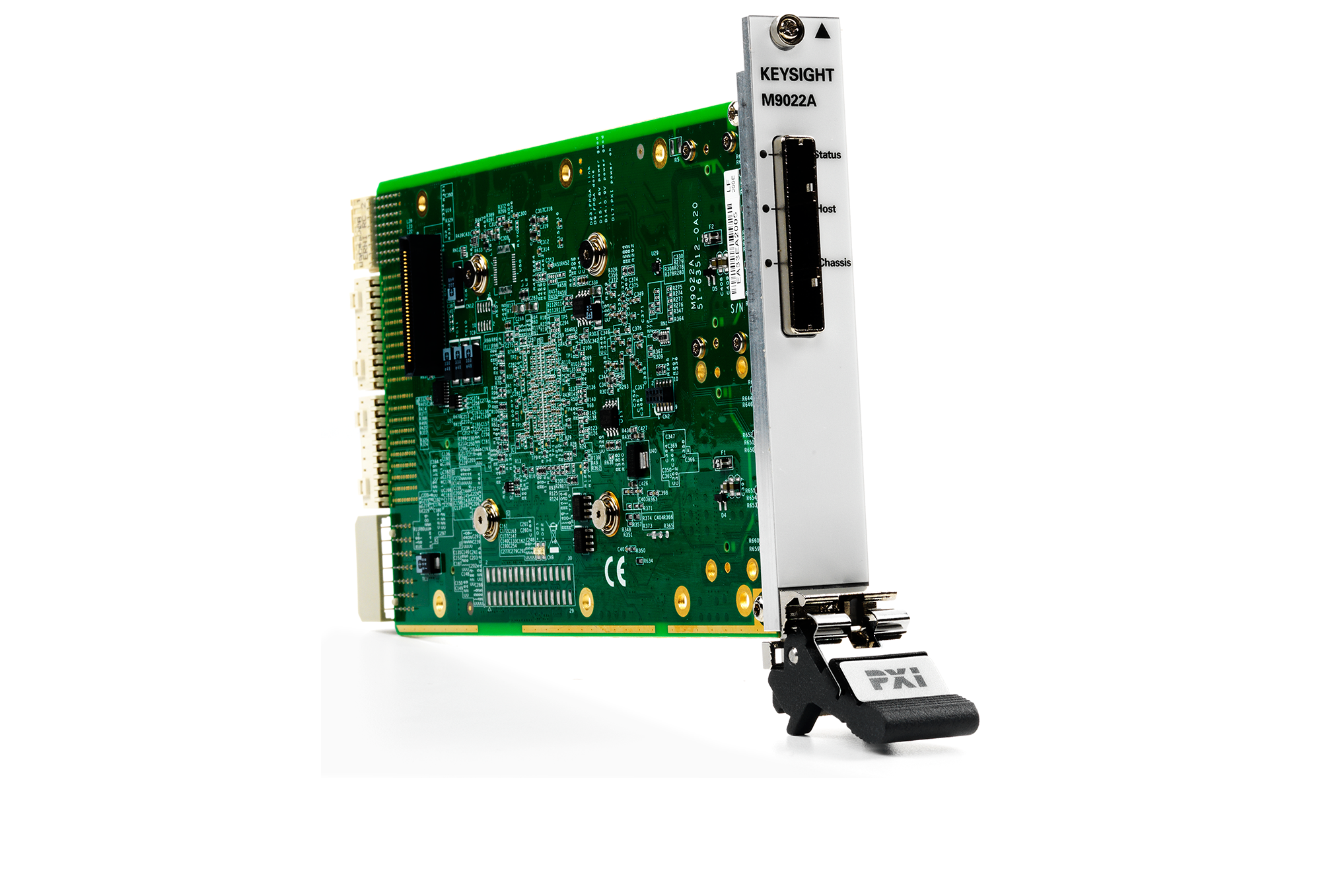

M9022A 是一款 PXIe 系统模块，安装在 PXIe 机箱的系统插槽中。 与相应的主机适配器配合使用时，它可以在计算机主机和机箱之间提供高数据带宽连接。 该模块还可以与 M9037A PXIe 嵌入式控制器配合使用，在多机箱系统中的两个机箱之间建立互联。

为确保获得更佳性能，M9022A 应当与 Gen 3 x8 计算机主机卡（例如 Keysight M9048B）配对使用。 还应使用一条经过测试支持 Gen 3 速度的 x8 PCIe 电缆，例如 Keysight Y1202A 或 Y1203A。

主要技术指标

下载技术资料
带宽
Up to 8 GB/s
连通性
Gen 3 PCIe cable link
描述
x8 PXIe system module
外观因素
PXIe Module
Height
3U
高度
3U
带宽
连通性
描述
外观因素
Height
高度
Up to 8 GB/s
Gen 3 PCIe cable link
x8 PXIe system module
PXIe Module
3U
3U
查看更多
带宽:
Up to 8 GB/s
连通性:
Gen 3 PCIe cable link
描述:
x8 PXIe system module
外观因素 :
PXIe Module
Height:
3U
高度:
3U
模块类型:
Gen 3 PCIe Cable Link
Platform:
PXIe
Slots:
1
类型:
System Module
M9022A PXIe System Module
