特点
应用
- 可以利用外部计算机控制 PXIe 机箱的应用
- 多机箱应用
功能
- 这个 3 插槽宽、3U 高的模块可插入到 PXIe 机箱的系统插槽中使用（需要用到两个 PXI 控制器扩展插槽）
- 四链路（4x4）或双链路（x8、x16）连接，可连接到 PXIe 背板
- 标配 x8 PCIe 连接器，适合与标配 PCIe 电缆配合使用
- 其他 I/O 端口：GP-IB、2 个 USB 3.0、4 个 USB 2.0、2 个 GbE（RJ45）
性能特征
- 高性能 Gen 3 PCIe 电缆链路
- 大数据带宽（单端口 8 GB/s 最大值，16 GB/s x16 模式）

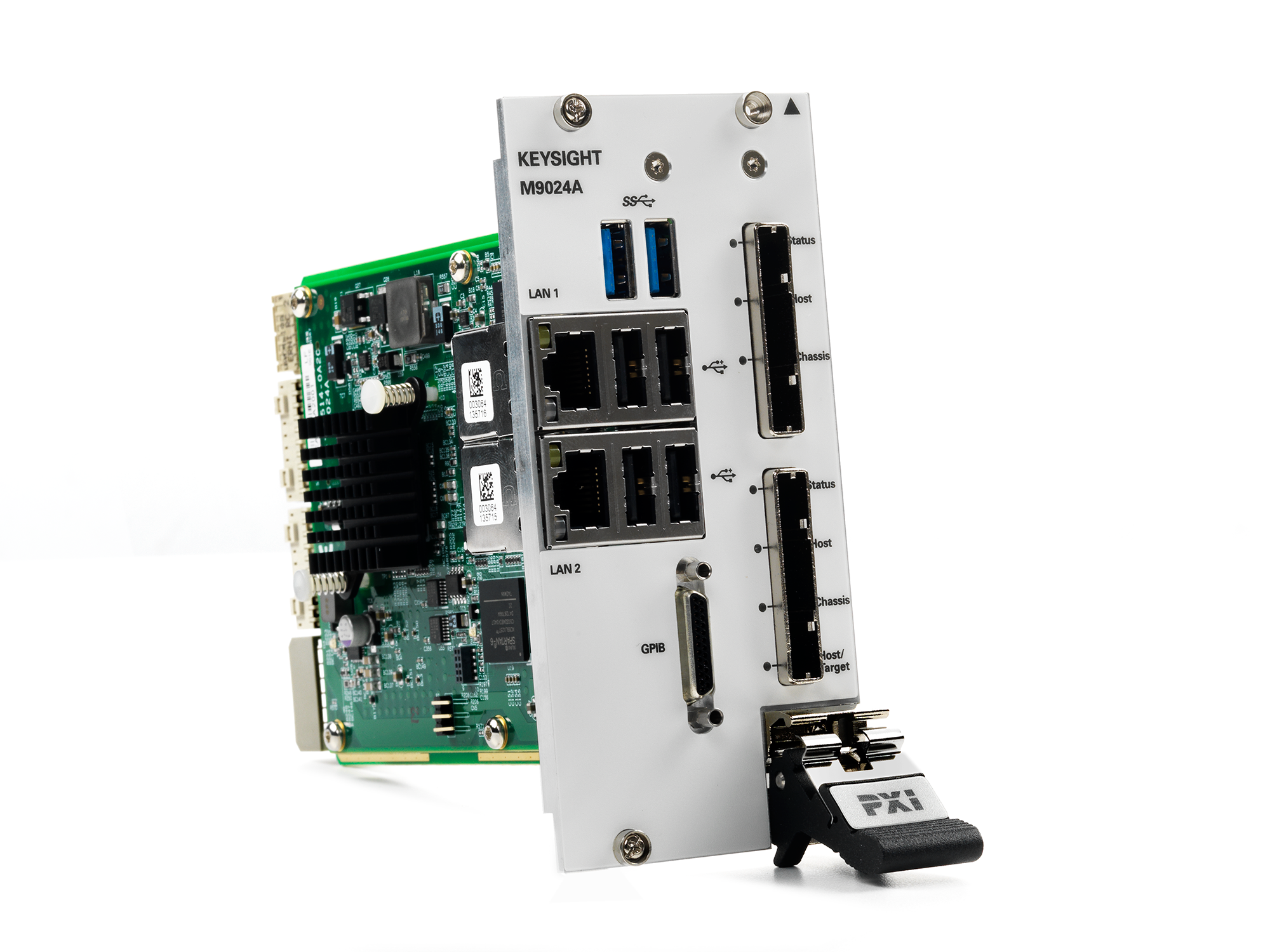

M9024A 是一款 PXIe 系统模块，插入到 PXIe 机箱的系统插槽中使用。 如果与相应的主机适配器配合使用，它可以在计算机主机和机箱之间提供大数据带宽连接。 M9024A 可以灵活配置。 每个卡上有两个 Gen 3 x8 PCIe 电缆链路，能够实现每端口高达 8 GB/s 的传输速度。 这两个端口可以合并成一个速率高达 16 GB/s 的 x16 电缆链路。 这意味着您可以使用高性能台式计算机或机架安装式计算机构建数据密集型系统。
M9024A 还提供了 2 个 LAN 端口、4 个 USB 2.0 端口、2 个 USB 3.0 端口和 GPIB 连接，可在机箱内轻松实现系统集成连接。 您可以使用一条电缆（PCIe）连接主机 PC 和仪器机架。 其他非 PXI 仪器则可以连接 M9024A，而无需通过电缆分别连接主机 PC。
如果配置为双 x8 模式，M9024A 可在采用菊花链配置的多机箱系统中使用。 这种配置还有一个优势——无需占用仪器插槽便可进行菊花链连接。 其中，一个端口连接 M9048B，另一个端口连接后一个机箱中的 M9022A 或 M9023A。 M9024A 还可以与 M9037A PXIe 嵌入式控制器配合使用，在多机箱系统中连接两个或多个机箱。 一个多机箱系统只能使用一个 M9024A。
为确保获得最佳性能，M9024A 应采用 x16 模式配置，并搭配使用 Gen 3 x16 主机 PC 卡（例如 Keysight M9049A）。 无论采用哪种配置，都应使用经过测试、支持 Gen 3 速率的 x8 PCIe 电缆（例如 Keysight Y1202A 或 Y1203A）。
主要技术指标
